奧創智慧開關C1 (UT-3M0F-A) 安裝說明

奧創智慧開關C1 (UT-3M0F-A) 安裝說明

產品規格

產品類型 智慧開關支持迴路數4 迴路/個
產品重量235g支援手機系統Android & iOS
最大負載
2200W／10A／Gang（每迴路）
8800W／40A／Total（總負載）
＊有過載保護
支援語音系統Google Assistant
工作電壓
100 ~ 240V AC | 50/60Hz |
40A Max
產品認證
TUV／CE／NCC/ FCC／ROHS
通訊方式WiFi 4（IEEE 802.11 b/g/n）適用環境
-10°C～40°C
5%～95%RH，無冷凝
海拔2000m以下
產品顏色白色網路2.4G
接線線徑範圍
Φ 0.5 - 1.5 mm (24-14 AWG)



安裝說明

施工前請務必詳讀此安裝說明
警告與注意事項
  1. 施工時請關閉總電源。於通電狀態下施工易造成危險及裝置毀損。
  2. 奧創智慧開關C1 需要電源供電，可選擇 DC插座 或 AC (火線L與中性線N) 供電，請於規劃及施工前先做好迴路規劃。
  3. 奧創智慧開關C1 建議安裝於天花板維修孔、電器電源線路集中處，需專業的水電人員協助做安裝。
  4. 後裝 奧創智慧開關C1 建議於安裝前先檢查迴路，可能因迴路現況不適合加裝，導致後續問題。
  5. 請確認安裝的地點有規劃良好的網路訊號 (網路訊號判斷可參考網路文章 https://hanknetwork.com/wifi-signal-test/)。
  6. 若燈具需搭配變壓器使用，請盡可能使用經認證合規的變壓器，避免產生不必要的問題。
  7. 奧創智慧開關C1 僅作通斷電的動作，沒有其他變壓等功能，不會造成燈具閃爍。若安裝後發現燈具閃爍原因可能為 (1) 安裝方式錯誤導致奧創智慧開關C1毀損 (2) 迴路接線方式有問題 (3) 燈具的變壓器或驅動器有問題。
  8. 請務必確實依照安裝步驟說明安裝本產品，若因安裝步驟不確實導致產品毀損恕不退換貨。

相關文章說明

  1. 奧創智慧開關C1 (UT-3M0F-A) 簡介
  2. 奧創智慧開關C1 (UT-3M0F-A) APP 設定與使用說明

建議安裝流程與注意事項

因 奧創智慧開關C1 具有4個 NO/NC/COM 繼電器，可用於乾接點等應用。
請於安裝前先理解產品應用，再思考搭配 奧創智慧開關C1 的接法。不同的產品應用，接法可能不同。

【Youtube 影音說明 - 智慧窗簾接線教學】


重置裝置與燈號說明

※ 裝置重置

請長按「R1」按鍵約20秒，藍燈快閃後恆亮熄滅，待燈號熄滅即回到預設值。


※ 燈號說明

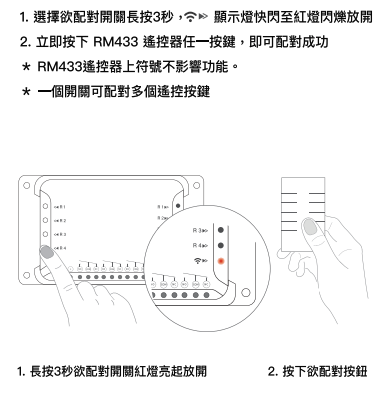

※遙控器配對
