[配線安裝] 奧創智慧開關C1 配接鐵捲門教學
應用原理思考

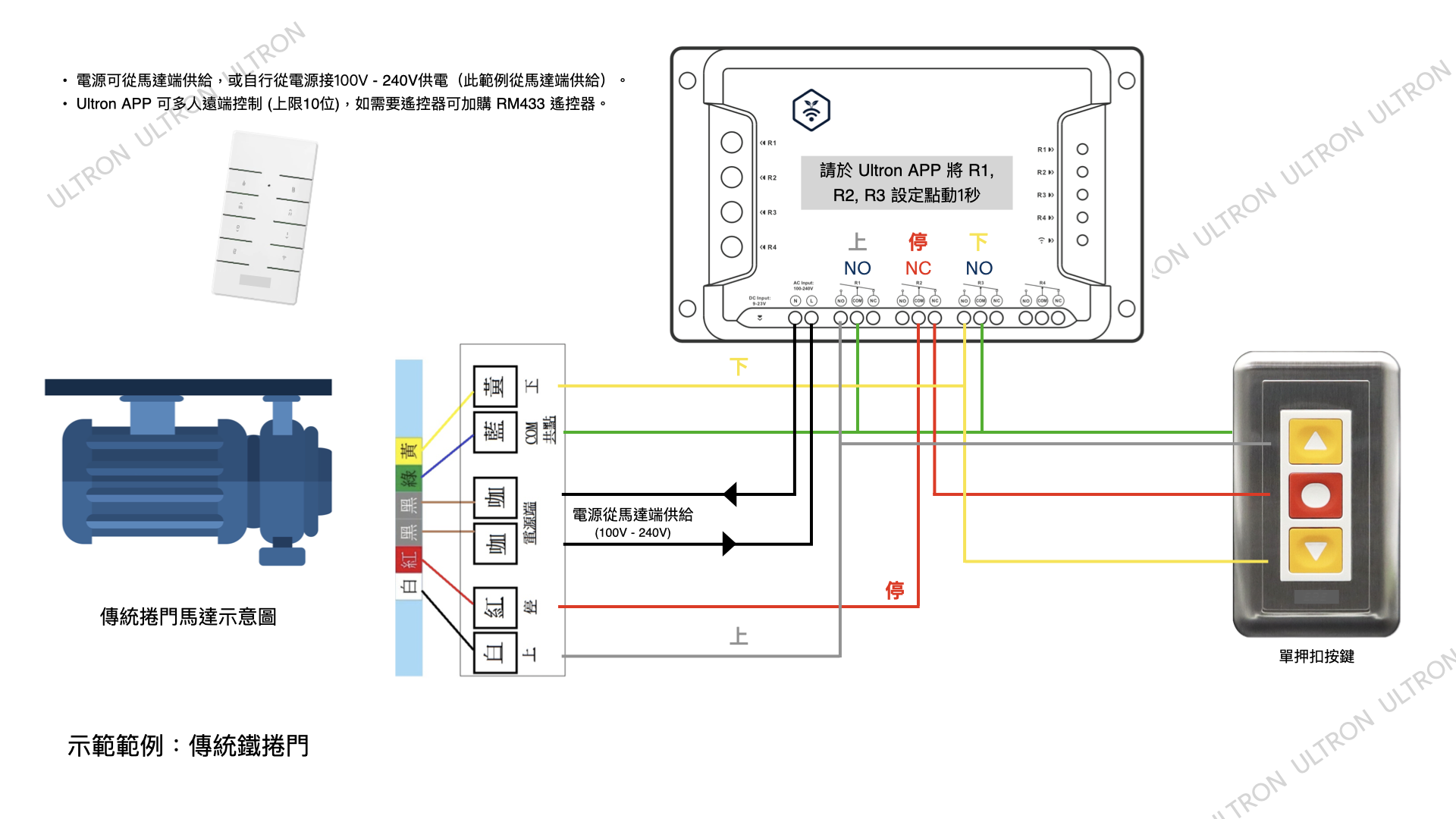

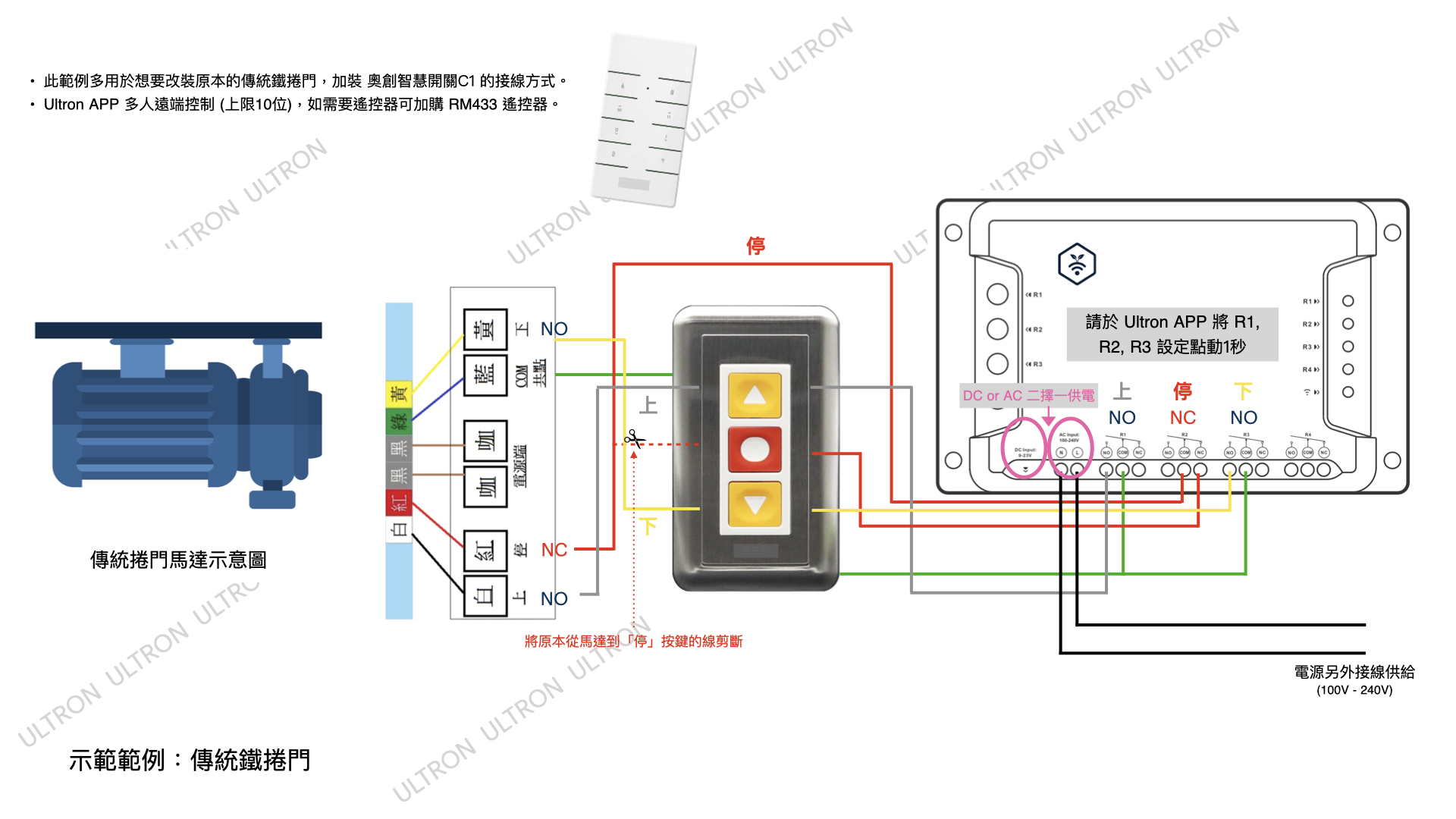

鐵捲門分為“傳統鐵捲門”與“快速鐵捲門”兩種，都能夠透過 奧創智慧開關C1 去做控制。使用 奧創智慧開關C1 接鐵捲門的好處是用軟體來附加更多的應用，應用擴充性高。這篇文章將針對“傳統鐵捲門”與“快速鐵捲門”分別做接線的教學。
- 安裝前請先斷電！請確實做好絕緣防護措施，以避免觸電風險。請確保 奧創智慧開關C1 安裝位置在收的到網路訊號的地方，否則無法遠端控制。
- 本產品屬電子產品，請確保安裝及放置處，盡可能不要受到陽光直射、雨水及濕氣干擾。

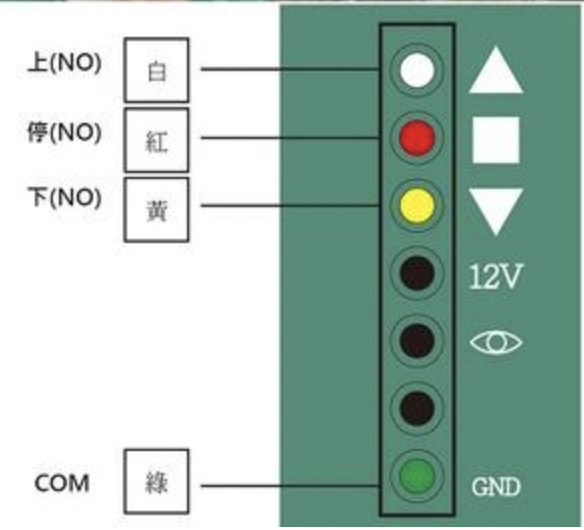

快速捲門通常接線方式
快速捲門通常都會有明確的上、停、下、共線接點，配接方式大多大同小異。

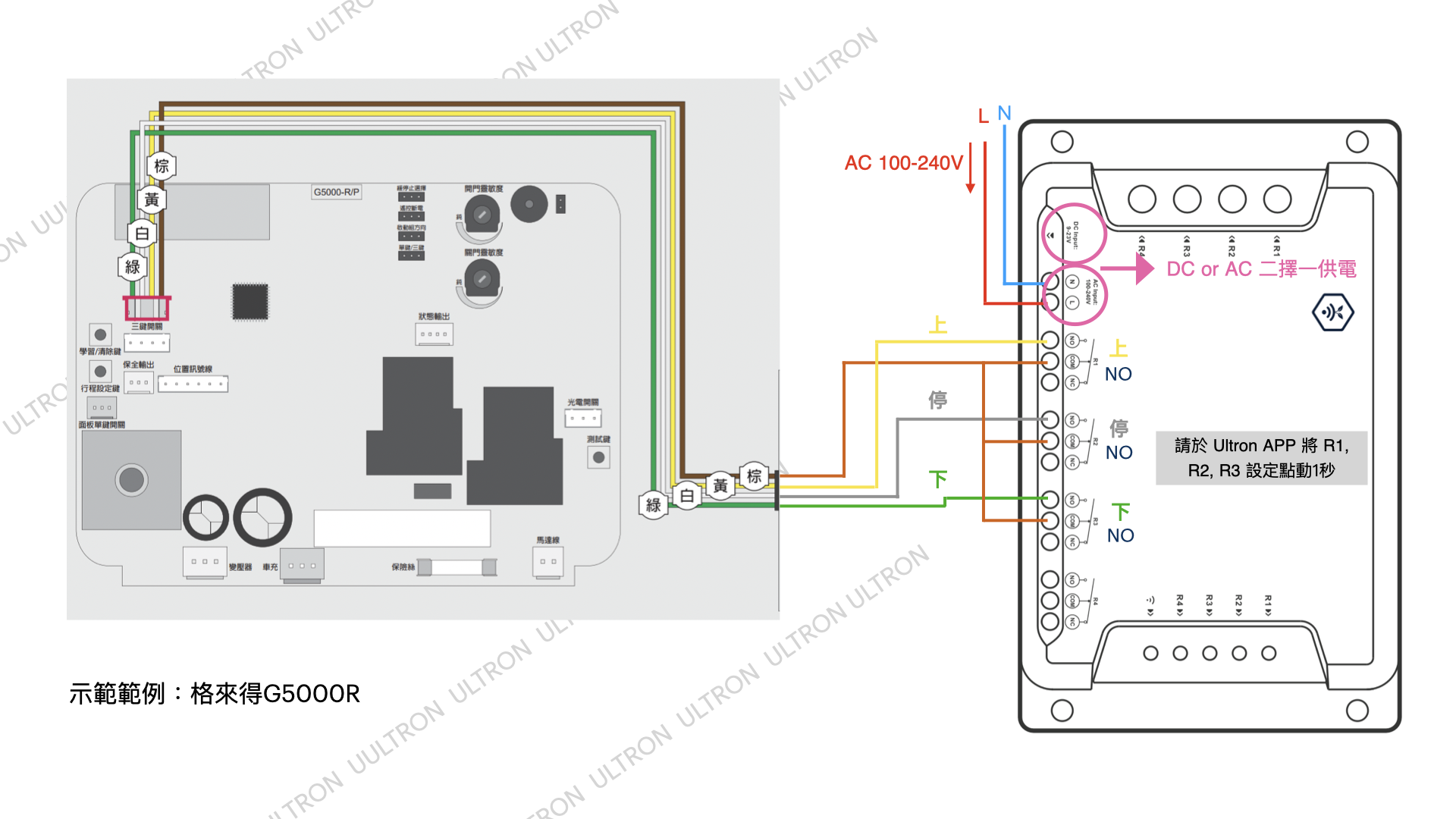

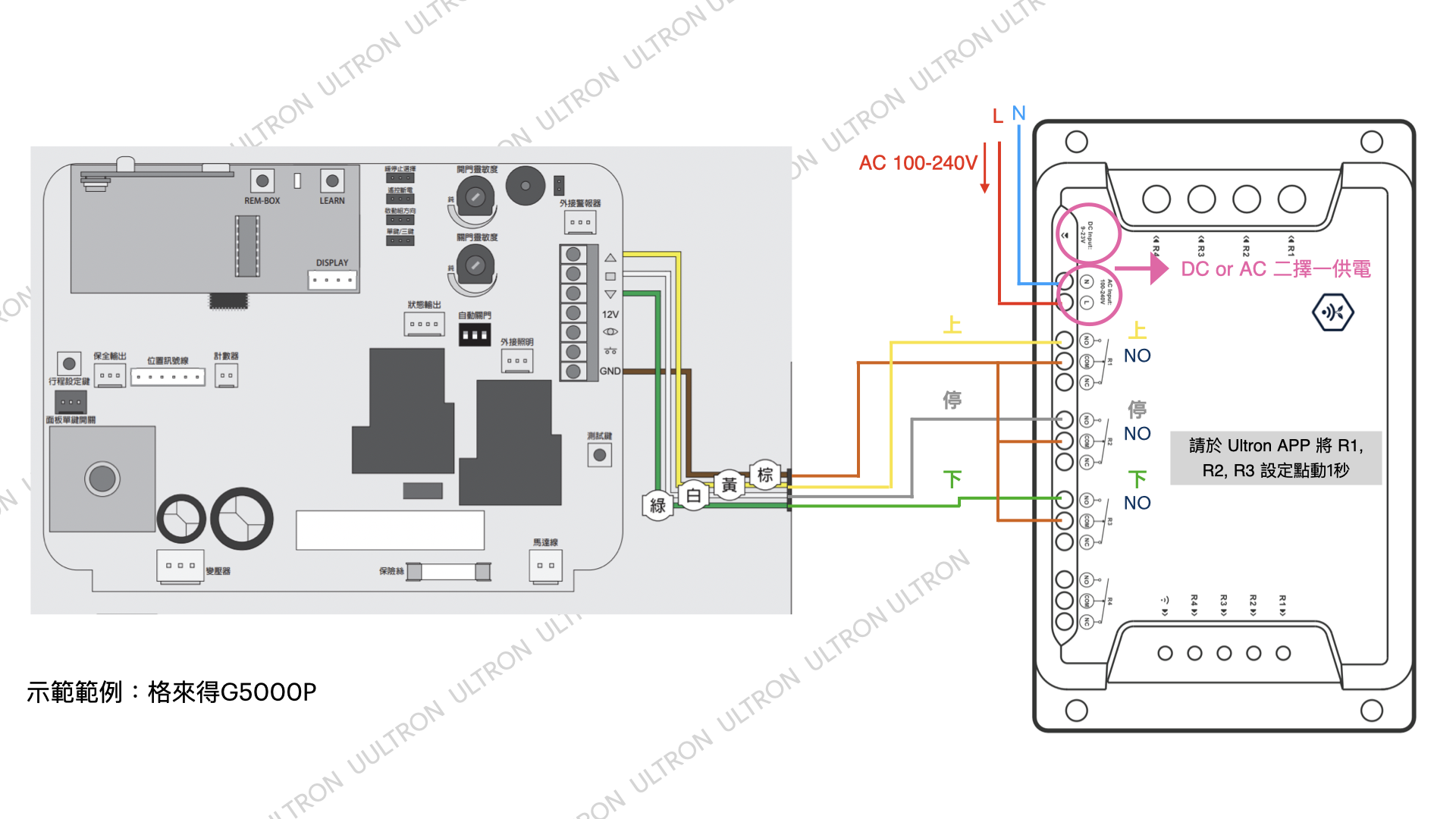

配接格來得鐵捲門
黃色：上、灰色(白)：停、綠色：下、棕色：共線
請記得於 Ultron APP 至「開關啟用管理」設定點動(寸動)為1秒，才能正常運作。（前往App設定教學）
