[配線安裝] 奧創智慧開關C1 配接 DAIKIN 大金全熱交換器

[配線安裝] 奧創智慧開關C1 配接 DAIKIN 大金全熱交換器

應用原理思考

本次使用的大金全熱交換器 (型號:VAM250) 因產品本身僅支援啟動與關閉兩種動作的智控,因此可以搭配使用 奧創智慧開關C1 去做控制。使用 奧創智慧開關C1 控制全熱交換器的好處是透過奧創平台系統來設定群控、情境、集控、遠端控制等更多的附加應用。本篇文章將針對大金全熱交換器 (型號:VAM250) 做接線的教學。

警告與注意事項:
  1. 安裝前請先斷電!請確實做好絕緣防護措施,以避免觸電風險。請確保 奧創智慧開關C1 安裝位置在收的到網路訊號的地方,否則無法遠端控制。
  2. 本產品屬電子產品,請確保安裝及放置處,盡可能不要受到陽光直射、雨水及濕氣干擾。
  3. 若選擇使用 奧創智慧開關C1 去接 大金全熱交換器,可能會與透過裝置的控制面板不同步。

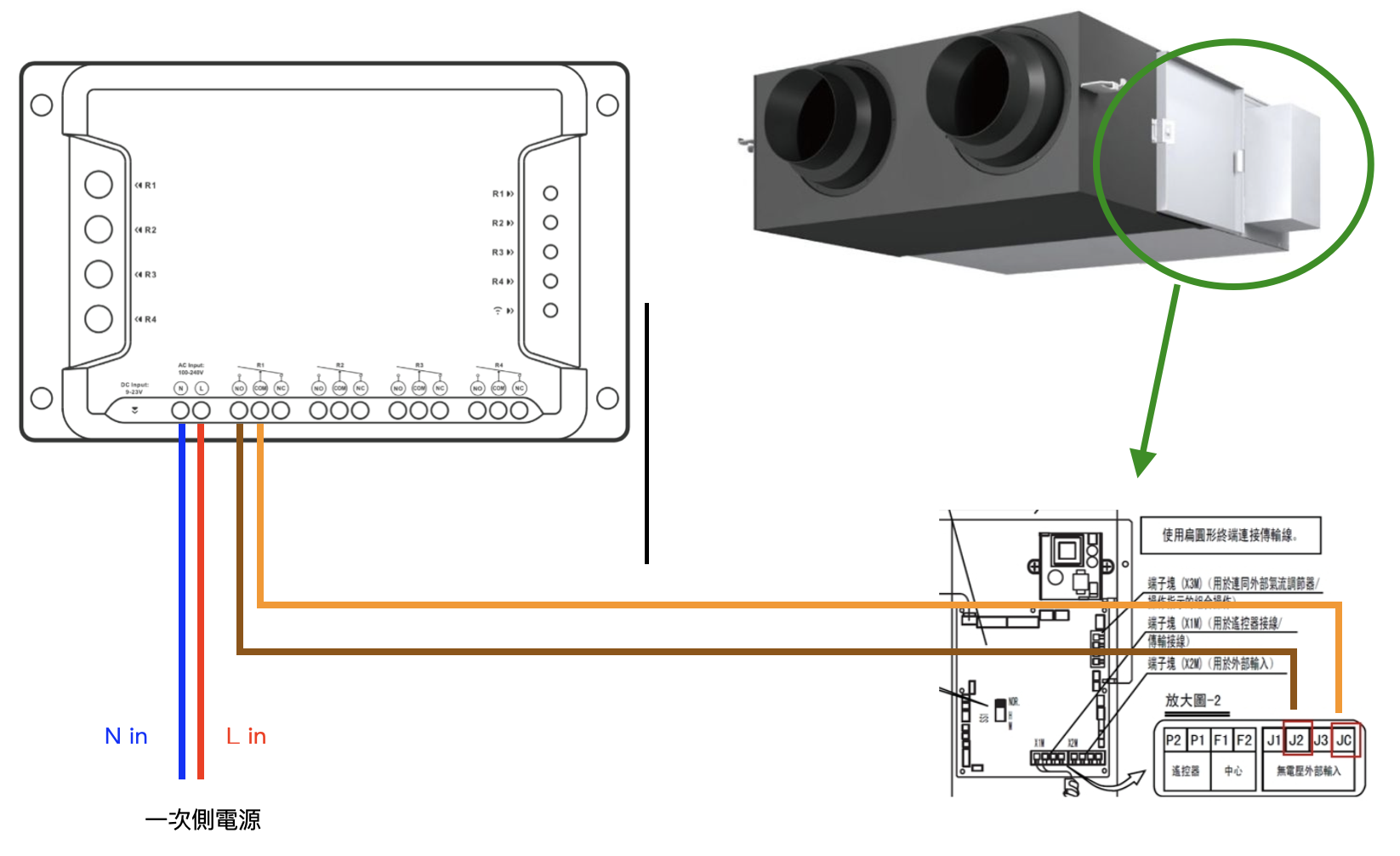

接線方式

大金全熱交換器 (型號:VAM250) 為按了開關,裝置迴路才會通電,屬於平常是“斷電”的狀態。因此接線時應採 NO + COM 的接點做控制。
