奧創 485 Modbus 工控模組(UT-U500-A)與 Somfy 捲簾馬達安裝說明

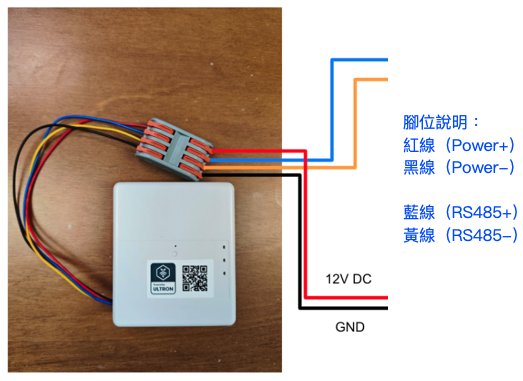

產品線色說明
實體安裝
![](https://static.zohocdn.com/zoho-desk-editor/static/images/caution.png)
施工時請勿通電,於通電狀態下施工容易造成危險及裝置毀損。

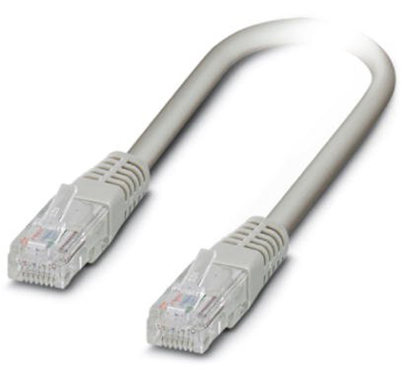

1. 奧創485 Modbus工作模組 是利用RJ9的線路來傳遞訊號,因爲RJ9線材取得不易,故可以用一般市面較常見的 網路線RJ45來修改。
2. 將RJ45截斷,並分別取出 橘白色線、橘色線、藍色線、棕色線

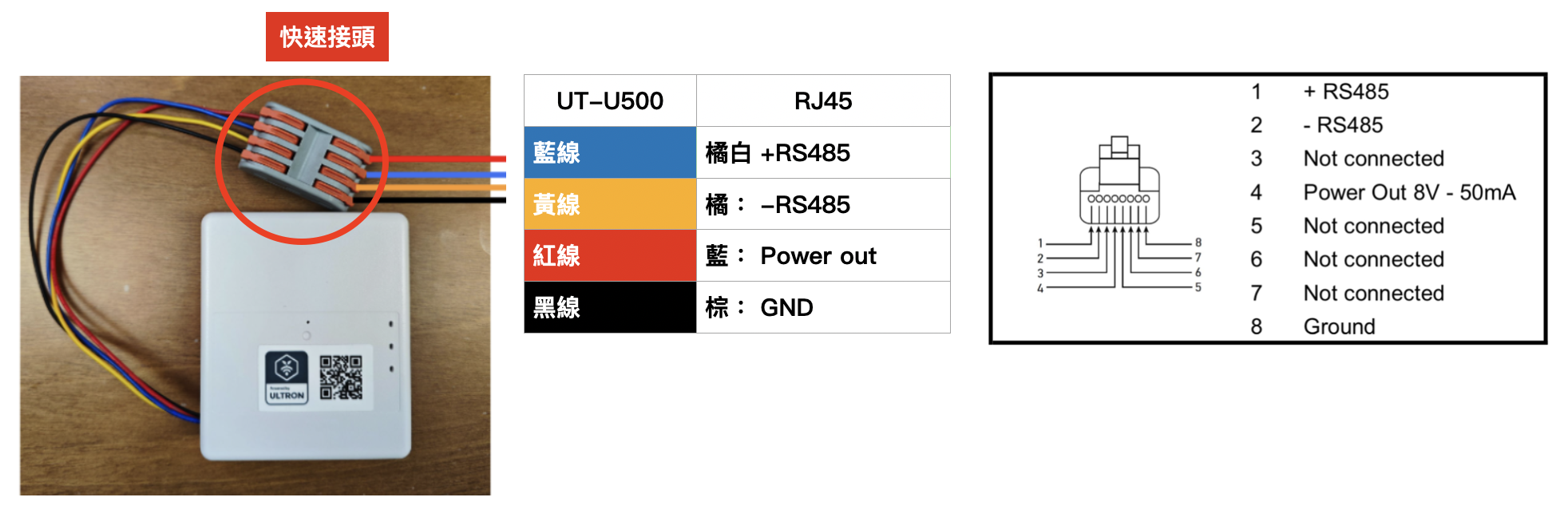

3. 利用快速接頭將 產品線色與RJ45的(橘白、橘、藍、棕)相互對應

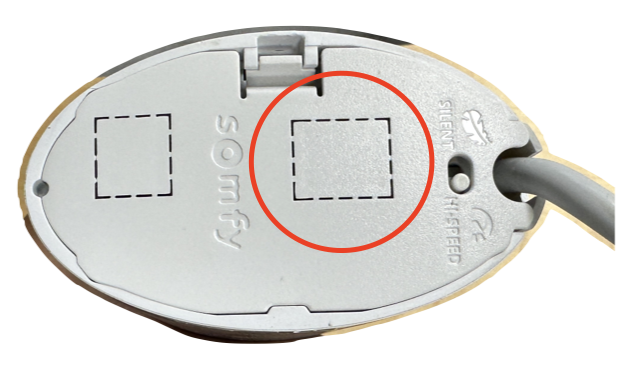

4. 拆除保護蓋,並將紅圈處孔蓋移除,方便後續接線

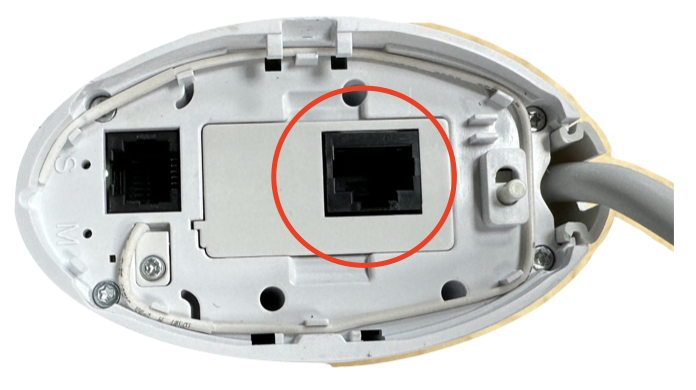

5. 最後,將UT-U500-A 的RJ45線插入於下圖紅圈處,即安裝完成。
