奧創智慧集控吊隱空調模組 (UT-2200-A) 簡介
包裝內容物
奧創智慧集控吊隱空調模組 x 1
商品特點
- 可透過APP、管理平台遠端管控
- 集中管理中央空調系統
- 安裝簡單快速
- 支援台灣常見的 大金VRV、三菱重工VRF、日立、松下 等適用冷氣空調系統 (請於採購時說明要使用哪一家的空調裝置)
產品規格
項目 | 規格 |
產品尺寸 | 106 * 96 * 58mm |
輸入電源 | DC12V / 1A |
消耗功率 | 2W 以下 |
工作溫度 | -10 ~ 60 度Ｃ，90%RH |
配置方式 | Ultron APP |
連線方式 | WiFi 802.11N |
安裝方式 | 45mm 軌道或擺放 |
產品說明

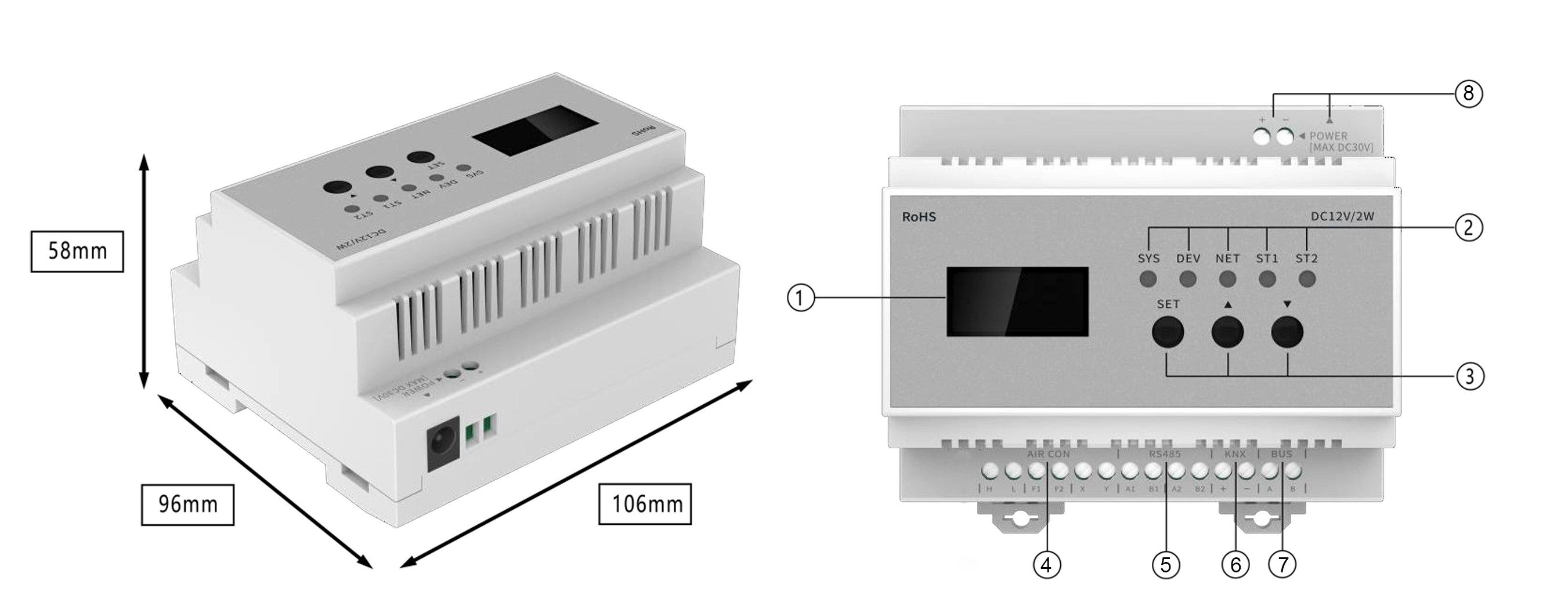

1. 顯示幕：顯示是否正常運作，以及目前控制的空調品牌與室內數量。
2. LED指示燈：
名稱 | 代表設備 | 燈號 | 定義 |
SYS | 設備本體 | 紅燈恆亮 綠燈慢閃 黃燈恆亮 綠燈恆亮 | 未授權 設備運轉正常 設備運轉異常 設備初始化中 |
DEV | 冷氣端 | 綠燈恆亮 綠燈閃爍 紅燈恆亮 | 尋找空調中 控制器已經找到空調，數據常態運轉中 控制器找不到空調設備，空調系統有故障代碼或沒有任何數據交換 |
NET | 網路服務 | 紅燈恆亮 黃燈恆亮 | 網路連線模組故障 網路連線模組連接不良 |
ST1 | 工程模式 | 熄滅 綠燈恆亮 | 未進入工程模式 工程模式連線中 |
ST2 |
3. 按鍵：用於控制顯示幕上的功能。
4. AIR CON 接線端：用於與大金、日立、三菱重工、三菱電機、松下等空調系統對接。
5、6、7. 用於RS485、KNX的空調對接(目前暫不開放功能)。
8. 電源接口：插孔與供電端子擇一使用。注意電源規格為DC12V / 1A，如果使用不相容的電源，會導致產品損壞。
空調品牌與控制器接線接口說明
| 空調品牌 | 控制器端接線端口 | 空調端接線端口 | 接線端口極性 |
大金 VRV | F1, F2 | F1, F2 | 無 |
三菱電機 | F1, F2 | M1, M2 (TB7) | 無 |
三菱重工 | X, Y | A, B | 無 |
日立 | F1, F2 | 1, 2 | 無 |
松下 | F1, F2 | U1, U2 | 無 |
