奧創智慧開關F1 安裝教學

奧創智慧開關F1 (UT-3M15-A) 安裝說明

產品規格

產品類型
智慧開關(智慧單線控)
支持迴路數
1迴路/個
螢幕顯示耗電量W、總耗電量kWh
支援手機系統
Android & iOS
最大負載
20A Max/Gang
*有過載保護
支援語音系統
Google Assistant
電源輸入
100 ~ 240V AC | 50/60Hz |
20A Max
產品認證
NCC
電源輸出
WiFi 4(IEEE 802.11 b/g/n)&
BLE 5.0
適用環境(L*W*H
98 X 60 X 35 (mm);
支援45mm型鋁軌
產品顏色白色
安全性
WPA-PSK / WPA2-PSK 安全加密機制
接線線徑範圍
Φ 0.5 - 1.5 mm (24-14 AWG)


安裝說明

施工前請務必詳讀此安裝說明
警告與注意事項
  1. 施工時請關閉總電源。於通電狀態下施工易造成危險及裝置毀損。
  2. 奧創智慧開關F1 需要火線L中性線N供電,請於規劃及施工前先做好迴路規劃。
  3. 奧創智慧開關F1 可安裝於電器電源線路集中處,需專業的水電人員協助做安裝。
  4. 後裝 奧創智慧開關F1 建議於安裝前先檢查迴路,可能因迴路現況不適合加裝,導致後續問題。
  5. 請確認安裝的地點有規劃良好的網路訊號。(網路訊號判斷可參考網路文章 https://hanknetwork.com/wifi-signal-test/)
  6. 若燈具需搭配變壓器使用,請盡可能使用經認證合規的變壓器,以免產生不必要的糾紛
  7. 請務必確實依照安裝步驟說明安裝本產品,若因安裝步驟不確實導致產品毀損恕不退換貨

建議安裝流程與注意事項

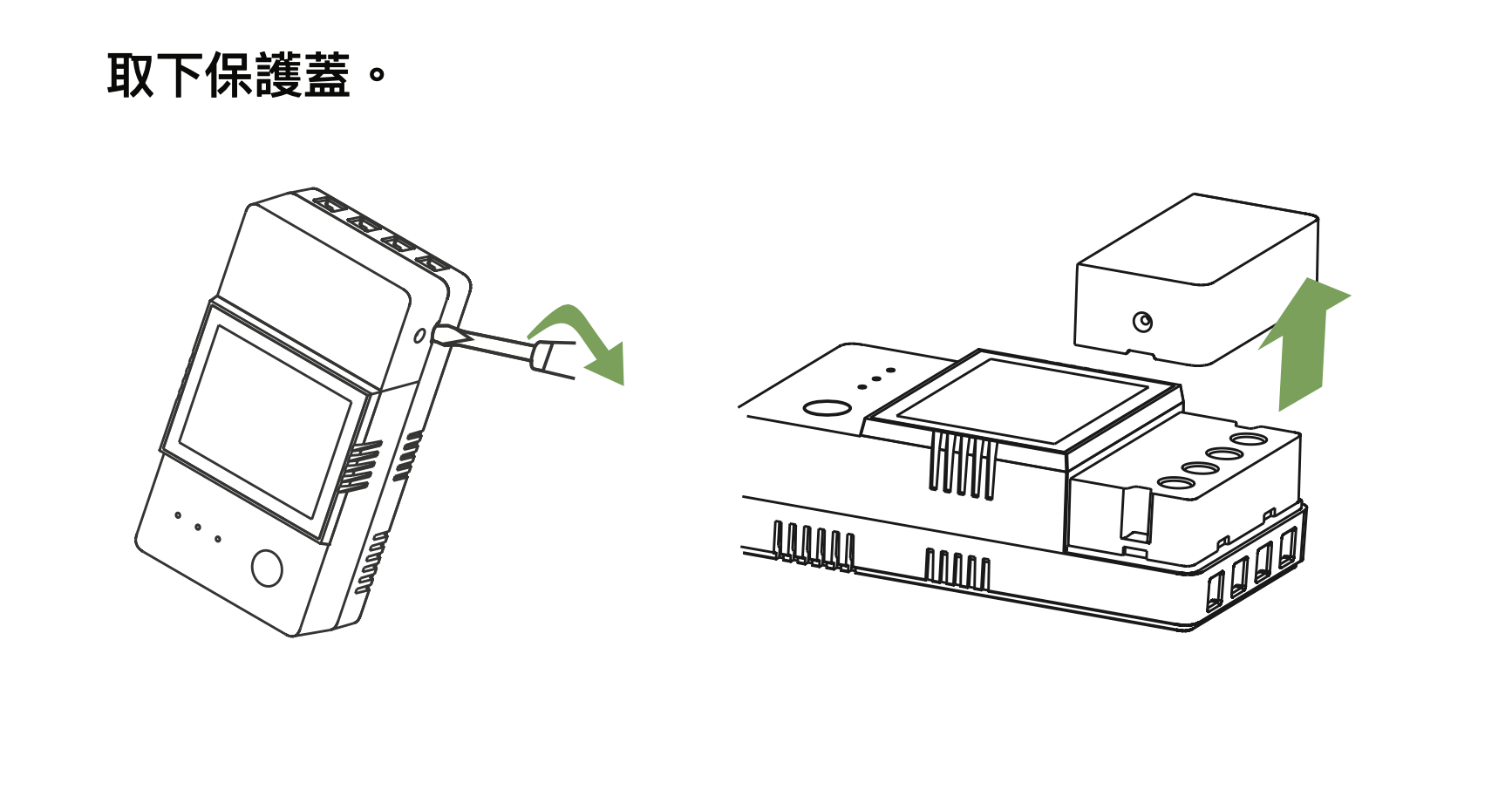

步驟1. 找好安裝位置後,取下保護蓋,開始於安裝於迴路上


步驟2. 確認關閉電源,開始接線

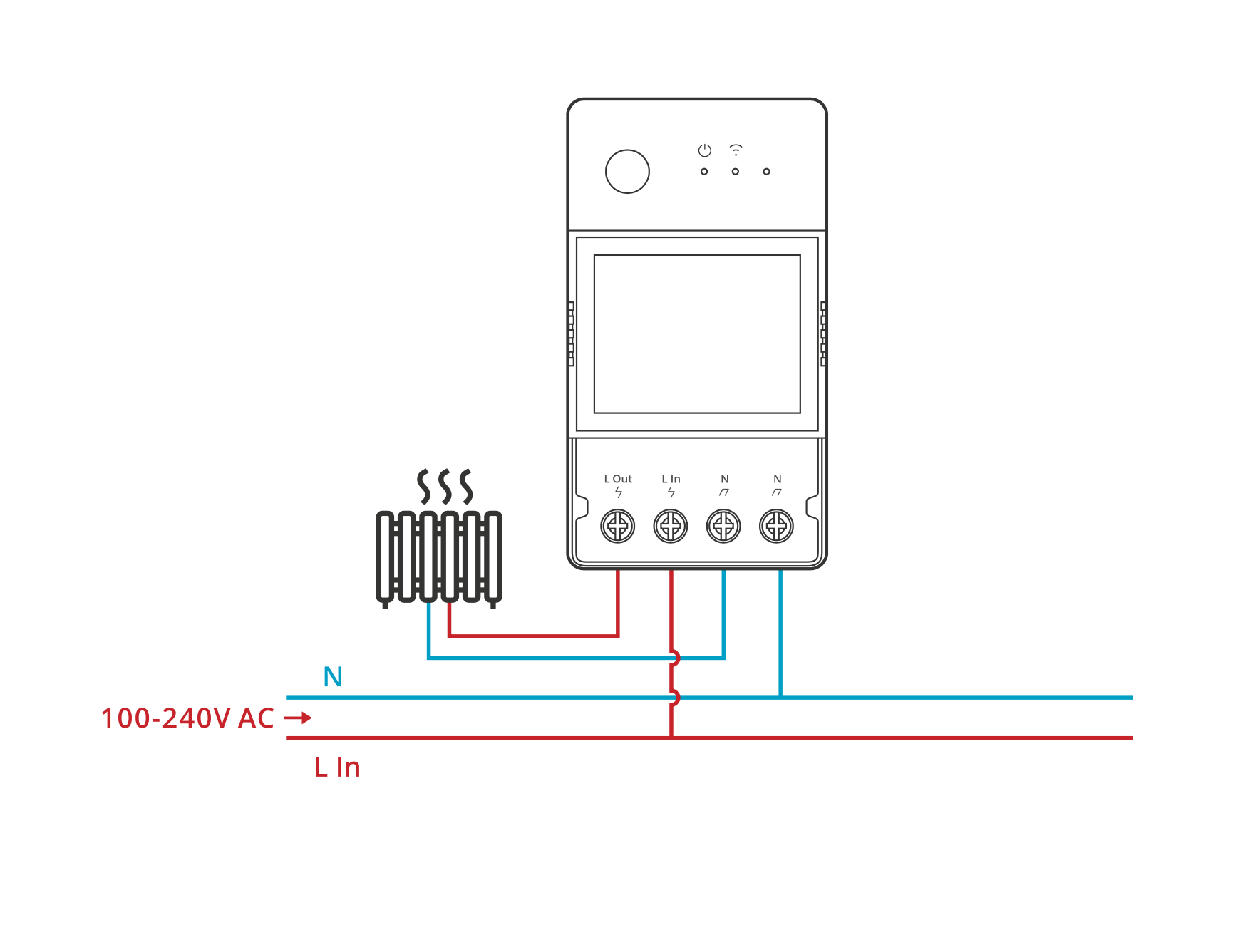

  1. 奧創智慧開關F1 標準接線方式如下圖:

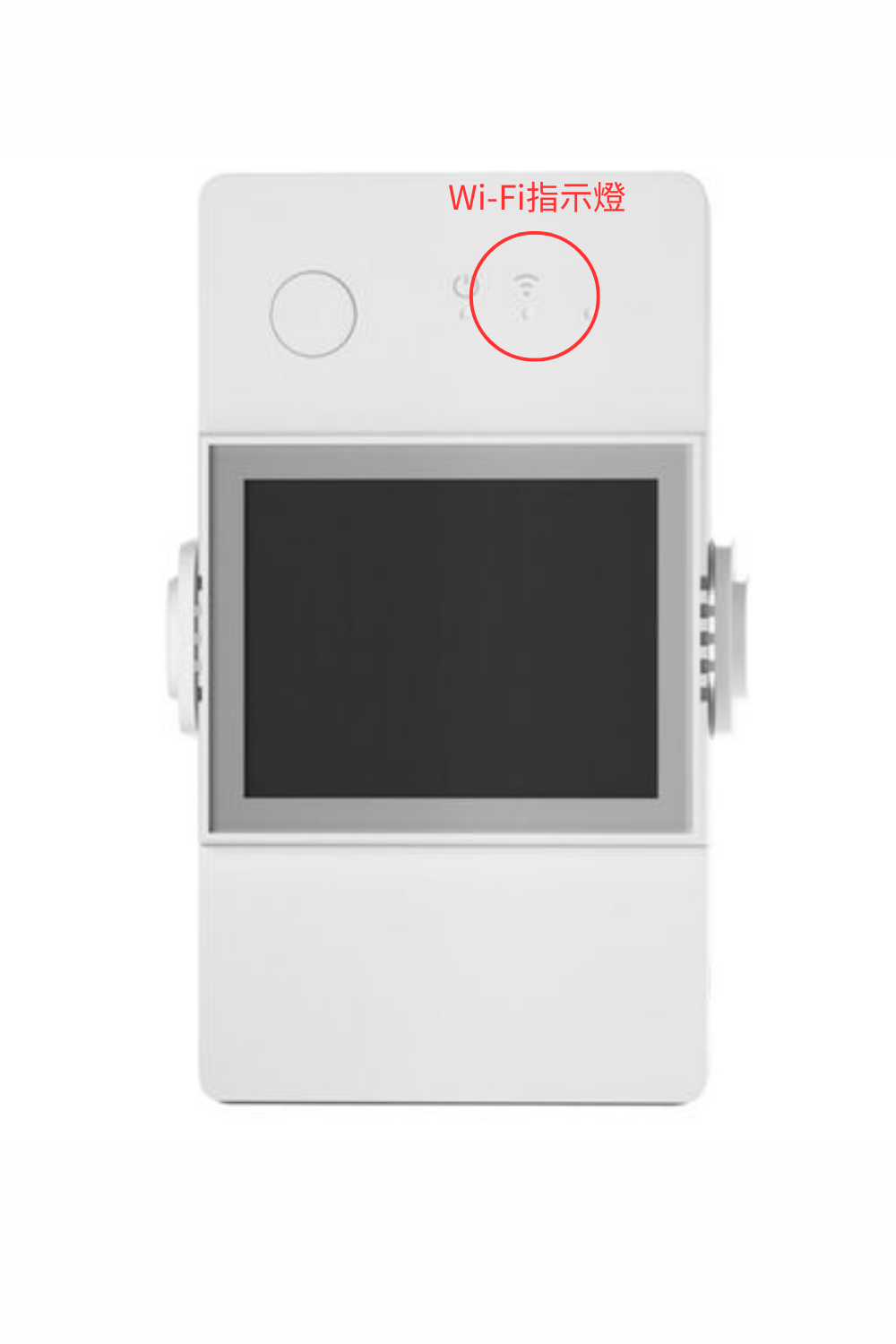

      2. 確認 WiFi 指示燈呈現藍燈閃爍狀態即表示成功通電(未連網)。

      3. 安裝完成後,請開啟 Ultron APP 依序掃瞄說明書上的 QR Code,可先不做 APP 連網設定。待網路完成安裝後再做 APP 連網設定即可。有關 APP 的設定方式,請詳「奧創智慧開關F1(UT-3M15-A)APP 設定與使用說明」。

其他安裝說明

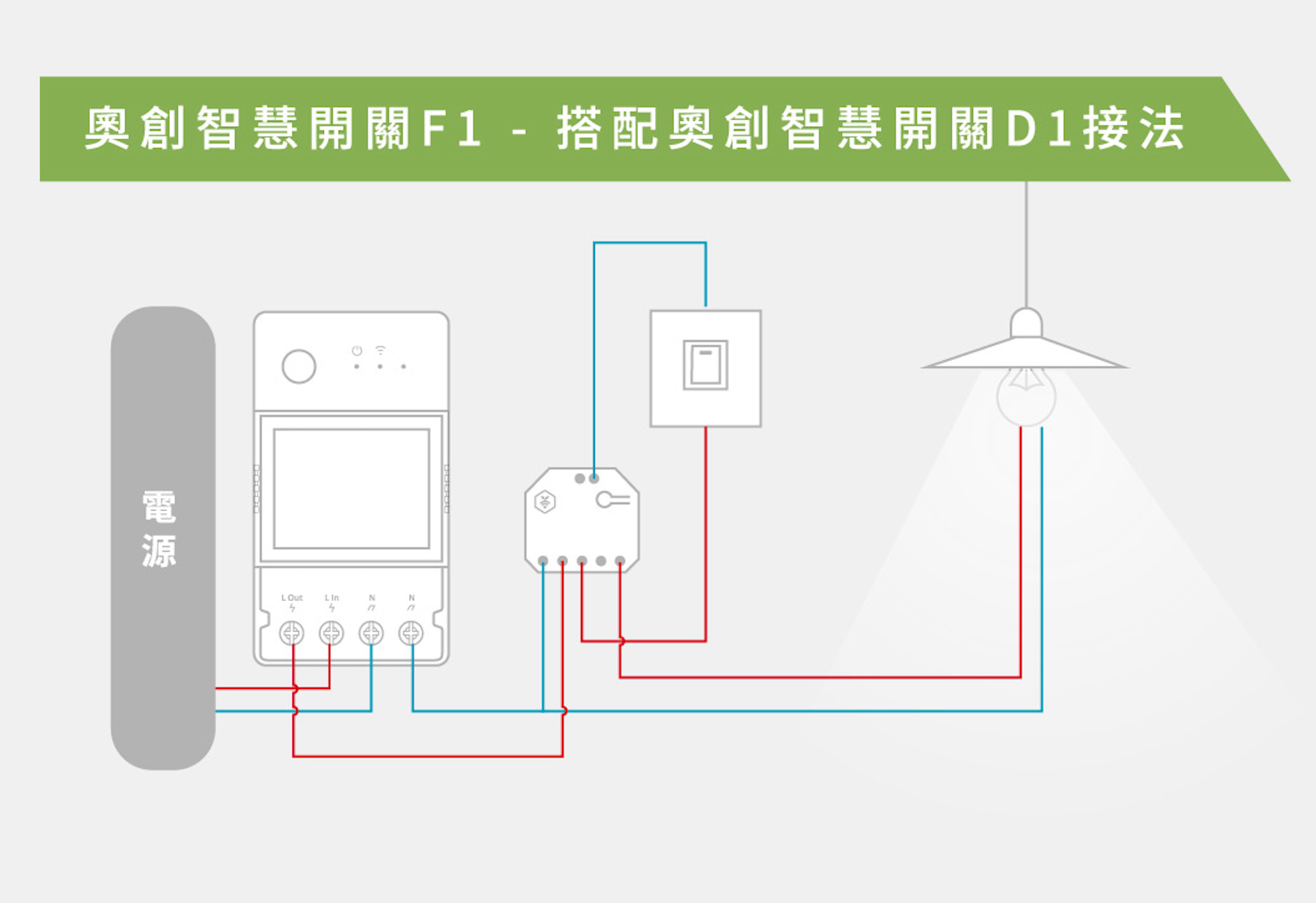

奧創智慧開關F1 搭配 奧創智慧開關D1 接法

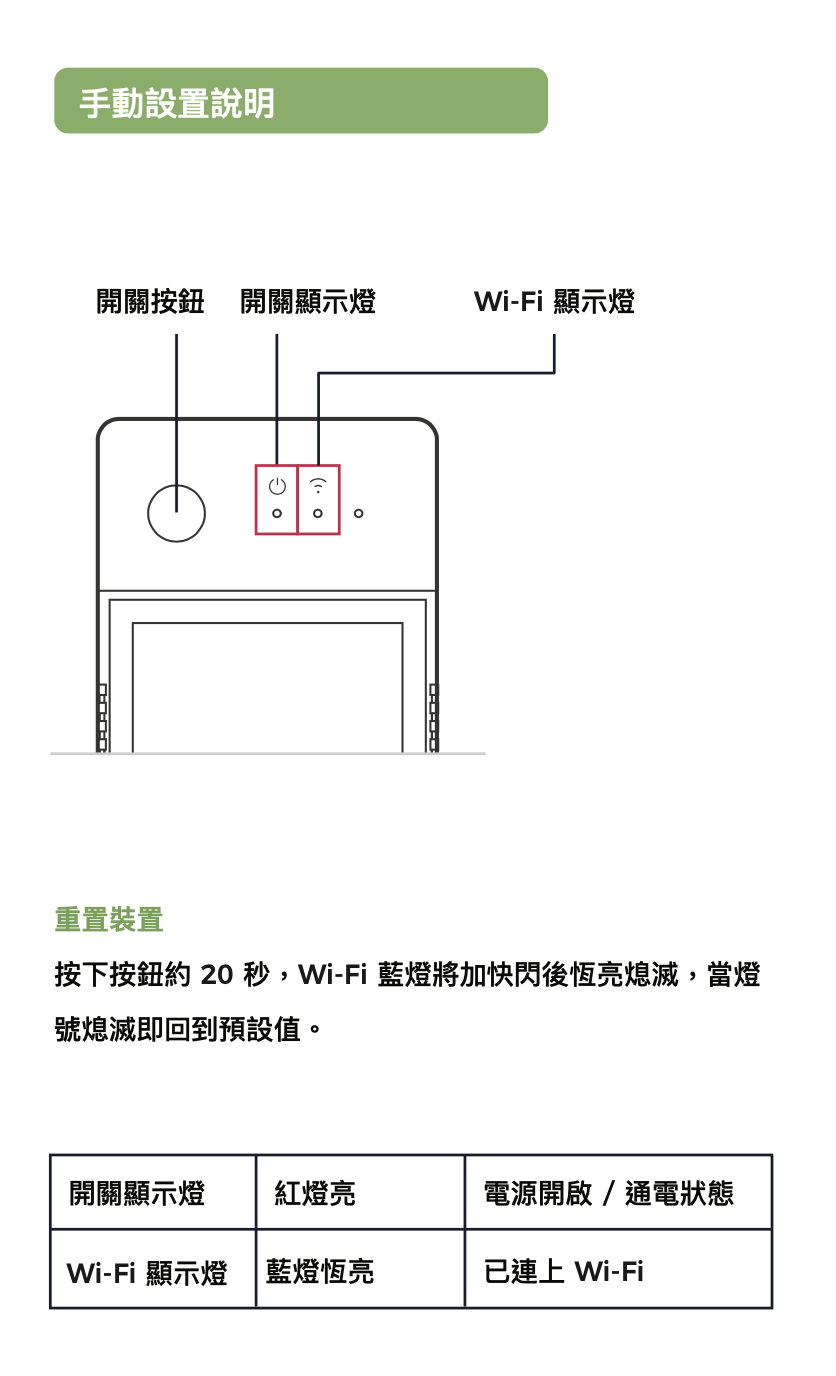

重置裝置與燈號說明
