奧創 0~10V 智慧調光器(UT-2Z02-A)

奧創智慧調光器A1 [0~10V](UT-2Z02-A)安裝說明

產品規格

產品類型 智慧照明/開關通訊方式WiFi 4 (IEEE 802.11 b/g/n) & BLE 5.0
產品重量130g支援手機系統Android & iOS
最大負載
2200W/10A/Total(總負載)
*有過載保護
支援語音系統Google Assistant
輸入電源
120 ~ 277V AC | 50/60Hz |
10A Max
產品認證
ETL/CE/NCC/ ROHS
輸出電源120V@1000W / 220V@2000W適用環境
-10°C~40°C
5%~95%RH,無冷凝
海拔2000m以下
產品顏色白色網路2.4G
防水等級IP65調光輸出電壓0 ~ 10V


安裝說明

施工前請務必詳讀此安裝說明
警告與注意事項:
  1. 施工時請關閉總電源。於通電狀態下施工易造成危險及裝置毀損。
  2. 依照原迴路規劃加裝 奧創智慧調光器A1 即可。請與水電師傅確認安裝可行性。
  3. 請確認安裝的地點有規劃良好的網路訊號。(網路訊號判斷可參考網路文章 https://hanknetwork.com/wifi-signal-test/
  4. 請使用經認證合規的變壓器或電源驅動器
  5. 請確實依照安裝步驟說明安裝本產品,若因安裝步驟不確實導致產品毀損恕不退換貨。
  6. 建議搭配 奧創智慧開關D1 一起使用,如此調光器除了能透過 APP 調節照明亮度,同時也能用「壁切面板」控制燈具開關燈。(如只購買調光器,少了「牆壁開關面板」的使用功能但不影響使用,一樣還是能透過 Ultron APP 控制燈泡的亮度與開關迴路。)

相關文章說明


裝置介紹

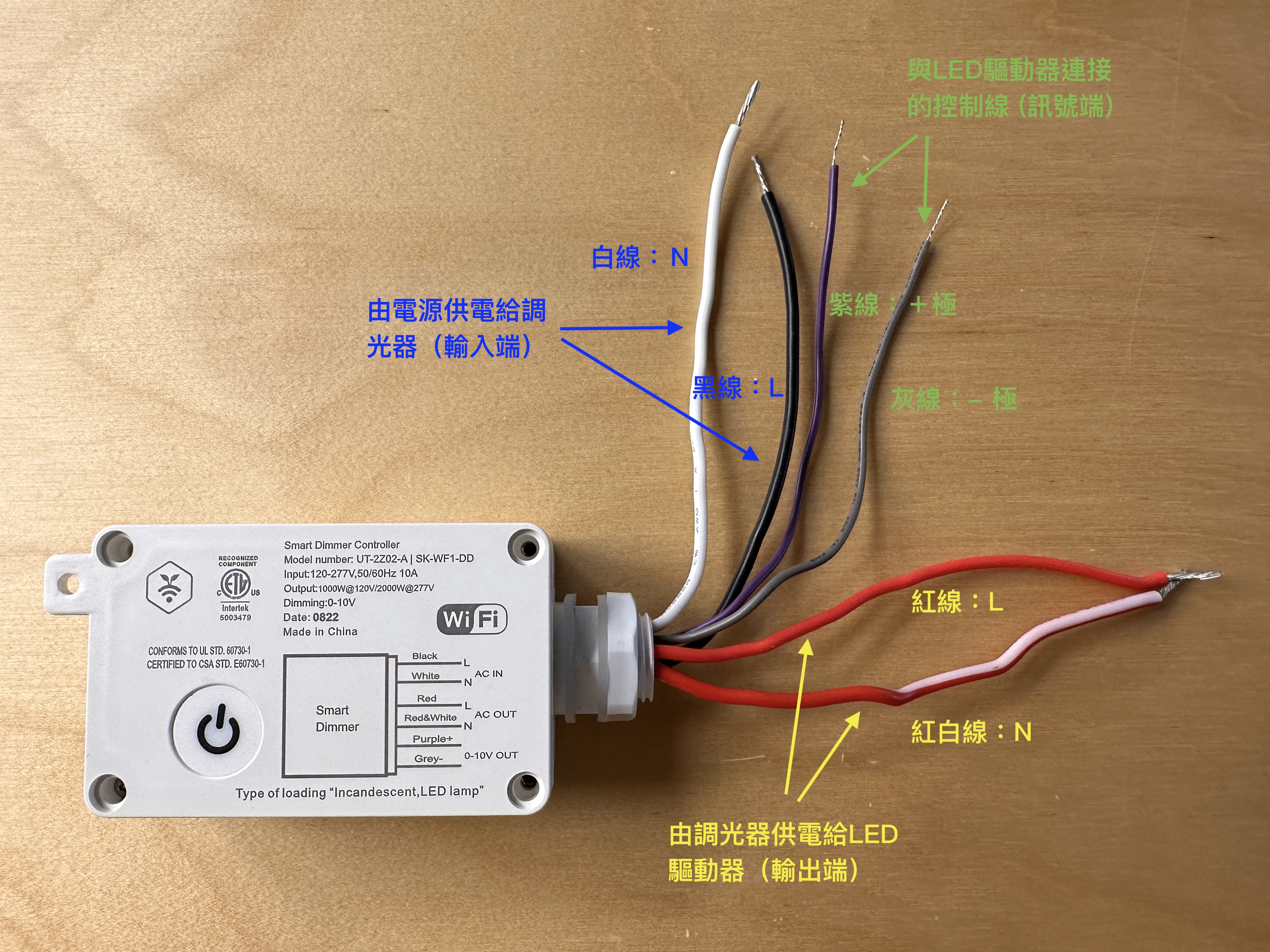

奧創智慧調光器A1 本身共有6條線,請按下圖說明將不同顏色的線接到對應的功能上。



*黑&白兩線為「AC In」,即電源供電給智慧調光器的輸入端。

1. 黑色:L線(火線),接上與電源相接的L。
2. 白色:N線(零線),接上與電源相接的N。

*紫&灰兩線是「訊號線」,為智慧調光器的控制端用來讓電源供應器能調節燈具亮度。

1. 紫色:接 正極
2. 灰色:接 負極

*紅&紅白線這兩條線為「AC Out」,即智慧調光器的輸出端。

1. 紅色:L線(火線)(可供電予 LED驅動器 的L,亦可不接任何東西)
2. 紅白相間色:N線(零線)(可接上 LED驅動器 的N,亦可不接任何東西)
註:若LED驅動器不透過智慧調光器供電,可由電源供電。請將未用到的線包好,避免觸電。

接線方式說明

1. 完全智能:完全透過 APP 智慧控制,不透過開關面板控制(不加裝奧創智慧開關D1)

▼ 以下針對 LED驅動器(LED Driver) 的兩種供電方式提供接線參考

◎從電源供電給LED驅動器

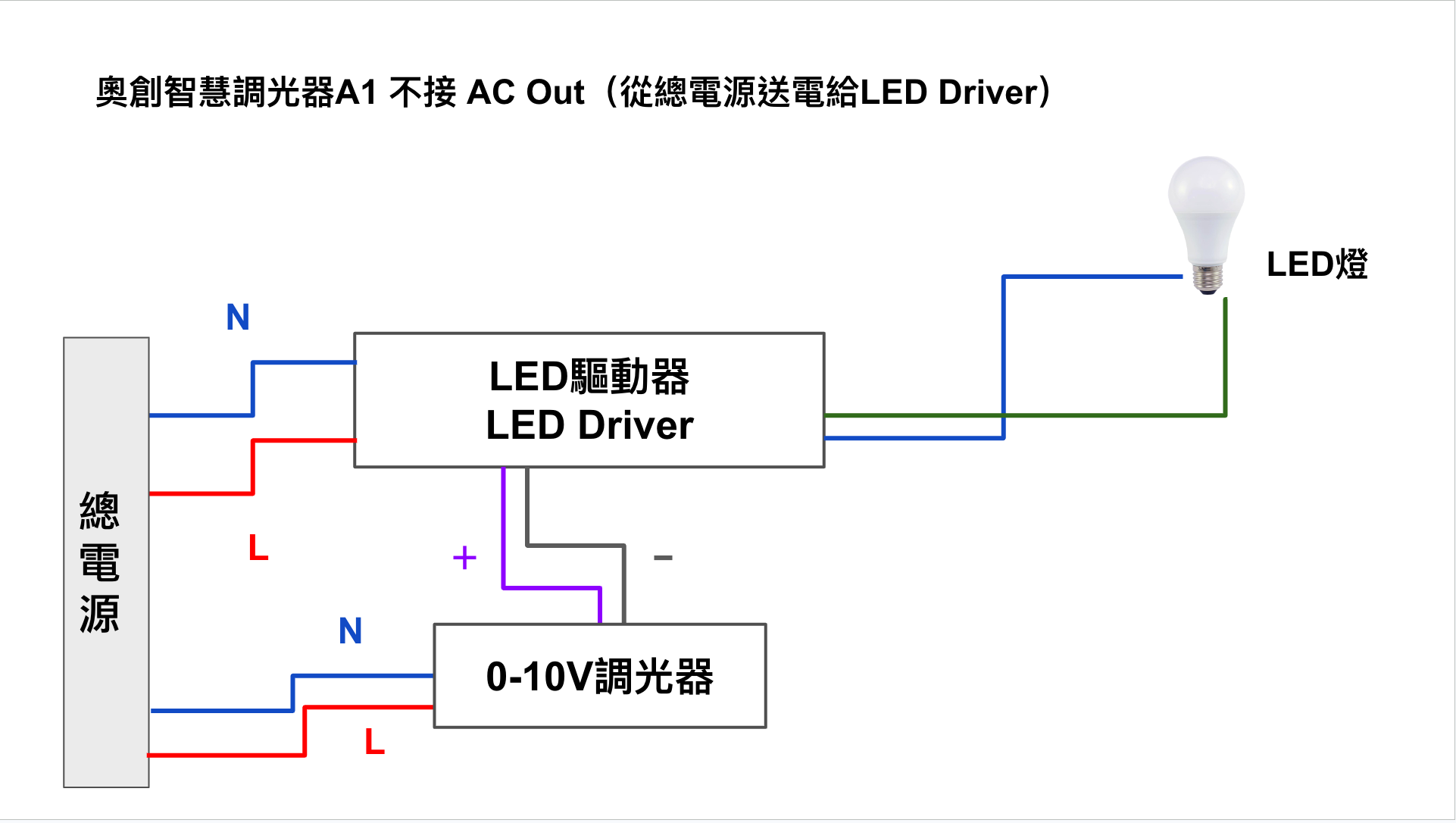

奧創智慧調光器A1 不透過 AC Out 供電給 LED驅動器,直接透過 總電源 供電(此時不需接 AC Out,只要從電源供電給 LED Driver 即可)。
註:此接法LED驅動器會一直是通電狀態。請將未用到的線 AC Out 包好,避免觸電。



◎從智慧調光器供電給LED驅動器

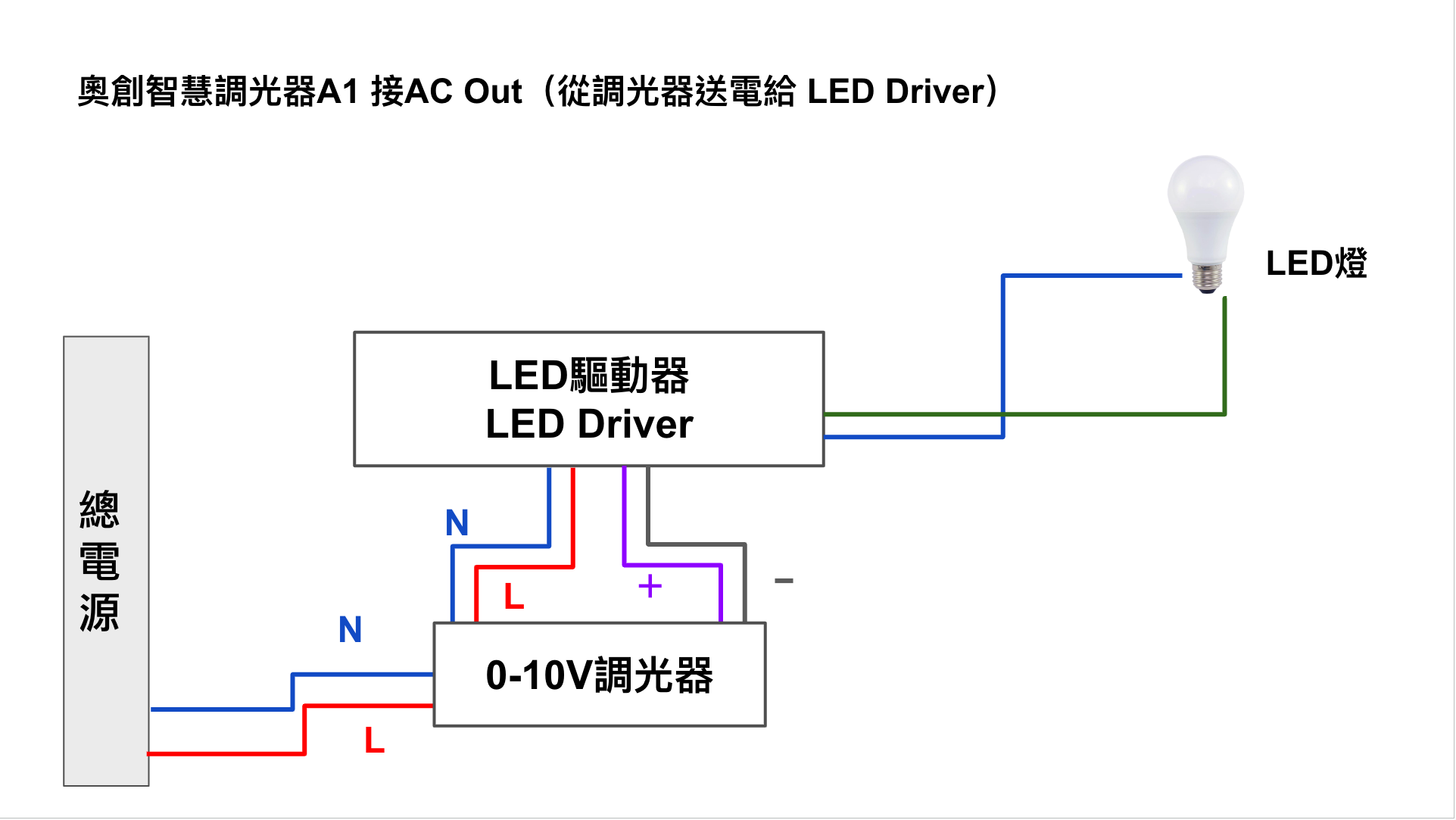

奧創智慧調光器A1 透過 AC Out 供電給 LED驅動器
註:若關閉 奧創智慧調光器A1 電源時,此接法可斷掉LED驅動器的電,為較省電的接法。



裝置燈號說明

按下裝置的電源鍵,會聽到「」的一聲,也會亮紅燈,代表裝置為「通電狀態」。關閉時也會聽到「噠」的一聲,紅燈熄滅,即「電源關閉」。


2. 保留手動開關功能:除了 App 控制還能透過牆壁開關面板開關照明(須加裝奧創智慧開關D1)

此線路接法與上述兩種接線方式的最大差異,是多了「能用 牆壁開關面板 開關燈」的功能,而不僅僅只能透過 App 才能開關燈。

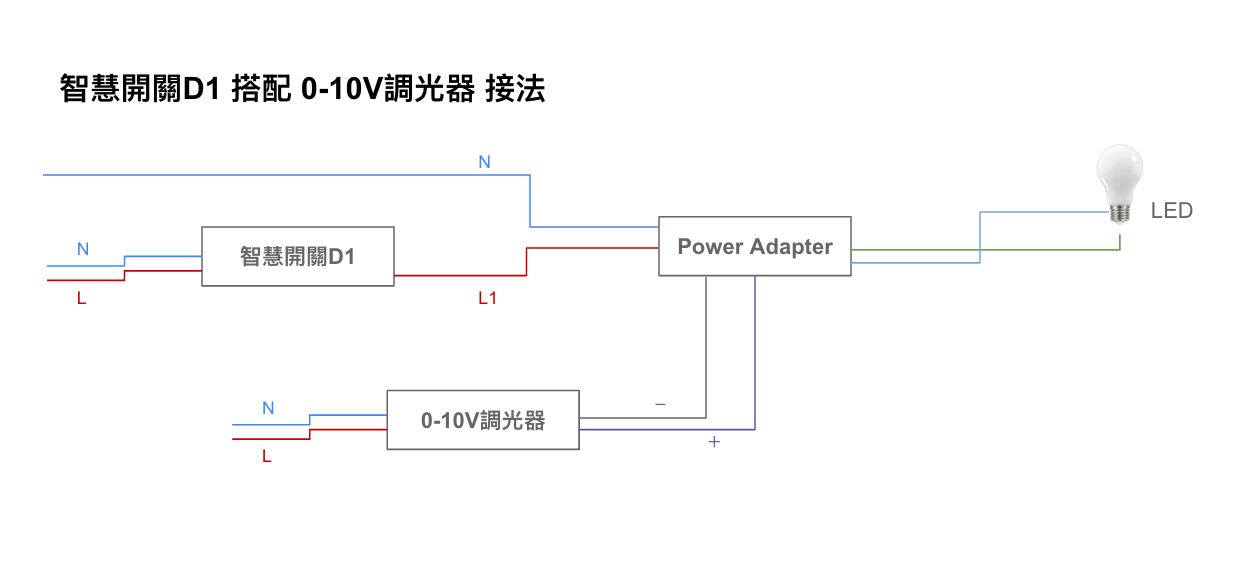

註1:此接法在 Ultron APP 上做設定時請將「奧創智慧開關D1」與「0-10V調光器」組合成群組控制,方便控制同迴路燈具時同步做通電與斷電(避免要將「奧創智慧開關D1」與「奧創智慧調光器A1」分別開啟後才能運作)。
註2:有關 奧創智慧開關D1 的接法詳「奧創智慧開關D1 (UT-3M10-A) 安裝說明」。


有關更多『奧創智慧調光器 A1』的使用說明,請掃下方QR Code。
