如何將奧創智慧家電控制器安裝到 DAIKIN 大金吊隱式冷氣?

如何將奧創智慧家電控制器安裝到 DAIKIN 大金吊隱式冷氣?

在將 奧創智慧家電控制器 (SKU# UT-U400-A) 安裝到 DAIKIN 大金吊隱式冷氣機之前請先確認型號是否支援 (可來信或與奧創業務詢問)。

警告與注意事項:
1. 操作時請關閉總電源。請關閉總電源。請關閉總電源。非常重要!
2. 請確實依照安裝步驟說明安裝本產品,若因安裝步驟不確實導致產品毀損恕不退換貨

硬體操作說明

1. 請於安裝前為奧創智慧家電轉接器編碼或寫上安裝位置,以便於後面綁定裝置時在 Ultron App 中為裝置命名。
2. 奧創智慧家電轉接器的盒子中有QR Code貼紙,請勿遺失,也請業主妥善保存。若不幸遺失,請與奧創客服人員聯繫。
請準備一支「十字的鏍絲起子」。

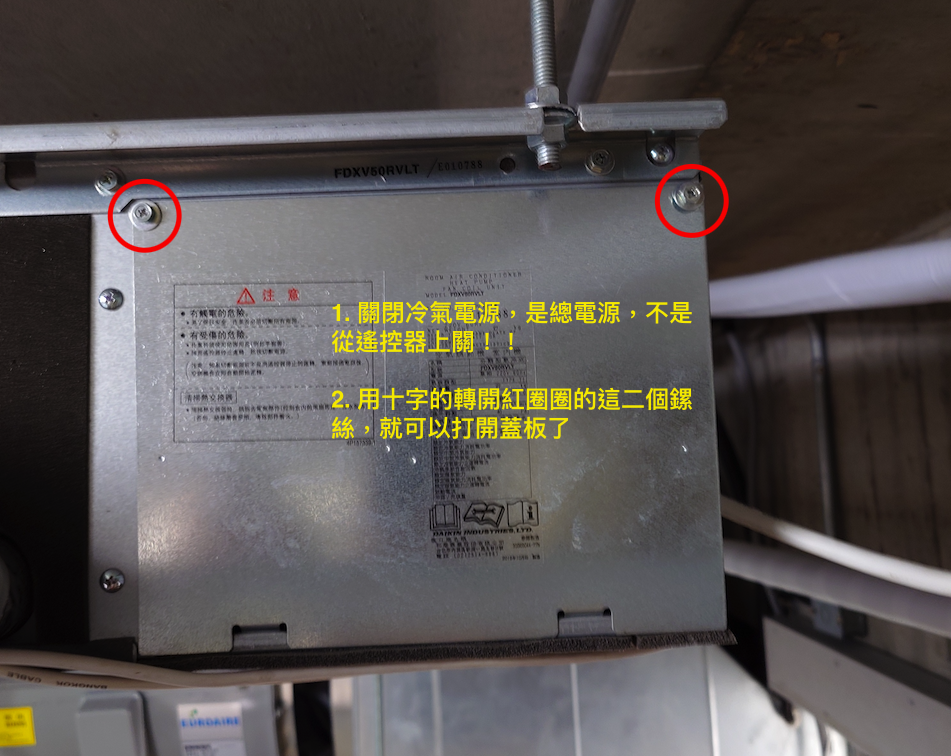

步驟1. 請依照下圖說明,轉開螺絲將蓋板打開。



步驟2. 請找到 S21 接口,準備將奧創家電轉接器套組中的轉接線接上 S21 接口。

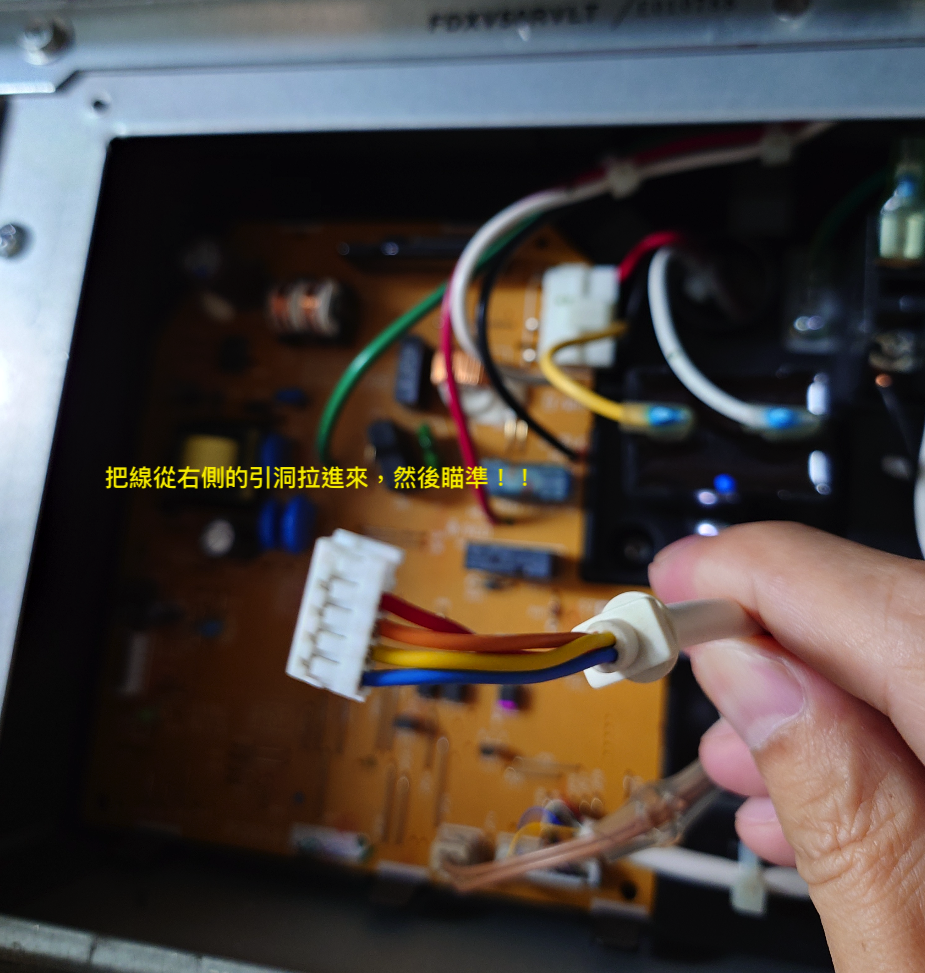

步驟3. 奧創家電轉接器套組中的轉接線接從右側的引洞拉進冷氣基板 (師傅實際視方便安裝的情況找尋合適的引洞)。



步驟4. 將奧創家電轉接器套組中的轉接線小心地接上冷氣基板

請注意 S21 接口的孔位與轉接線接頭的對應位置。

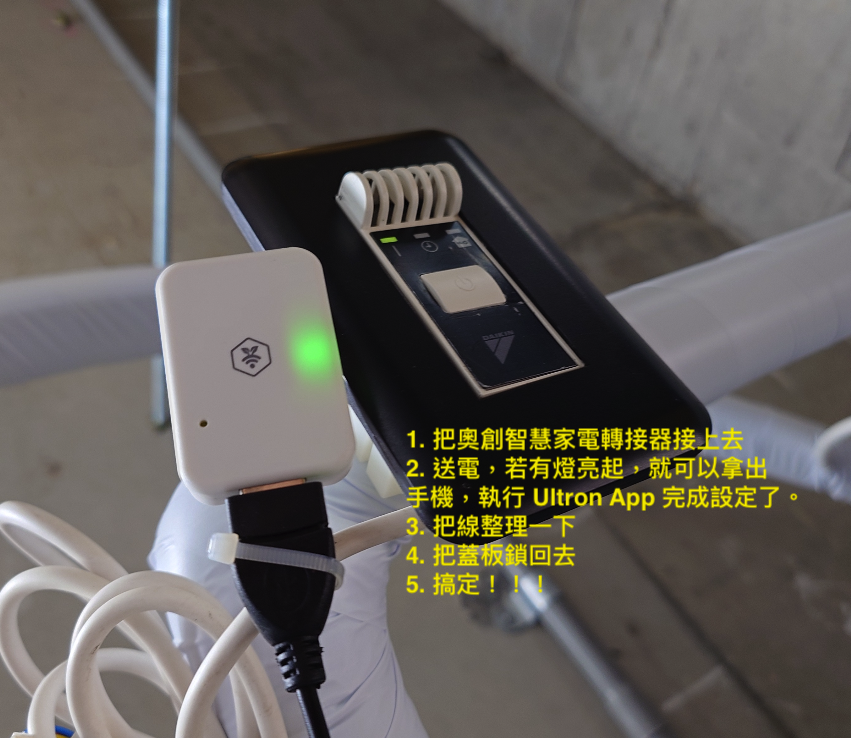

步驟5. 將奧創家電轉接器接上轉接線的另一頭,送電看看。有燈亮起,綠燈紅燈交錯閃爍代表通電成功。

若現場還未有 Wi-Fi 網路,請先用 Ultron App 掃描所有奧創智慧家電控制器盒中所附上的 QR Code。
於 App 中會呈現未連線狀態,若要嘗試看看是否正常,可以先透過行動熱點連網試試。
或先不進行連線動作,待交接給業主時『轉移位置』給客戶。



警告及注意事項: Wi-Fi 訊號怕鐵盒子,因此請將家電轉接器盡可能安置在鐵殼外。

連線流程說明
